EPSON スキャナ GT-X970 ガラス交換と交換部品取り付け方法 その3(ガラスと上蓋パネルをリニューアル編)

2 comments
EPSON GT-X970

上蓋ガラス面の清掃やガラス面交換時は最初に本体に差し込む二本の金具を直角にしておきます
(蓋が閉まっているときの状態ですね)

gtx970partsexchange019

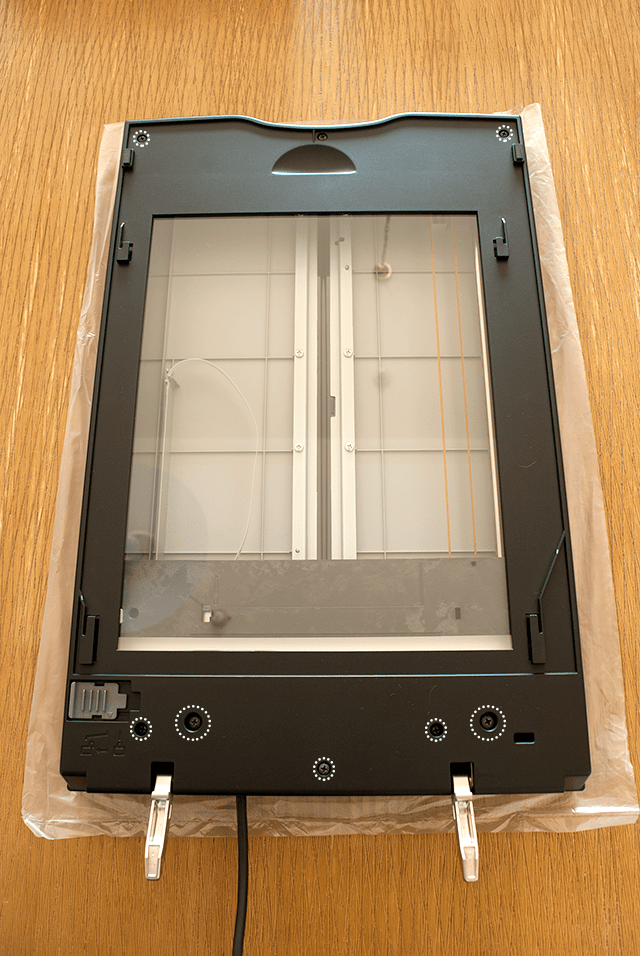

上蓋のガラス面はビスだけで取り付いてるので外し方は簡単です
(清掃は曇りがあるならレンズクリーナーを使いましょう。ホコリだけならエアースプレーですね)

gtx970partsexchange020

スキャナ本体との接合金具を外します(ビスを打つ位置を覚えておきましょう)

gtx970partsexchange021

gtx970partsexchange022

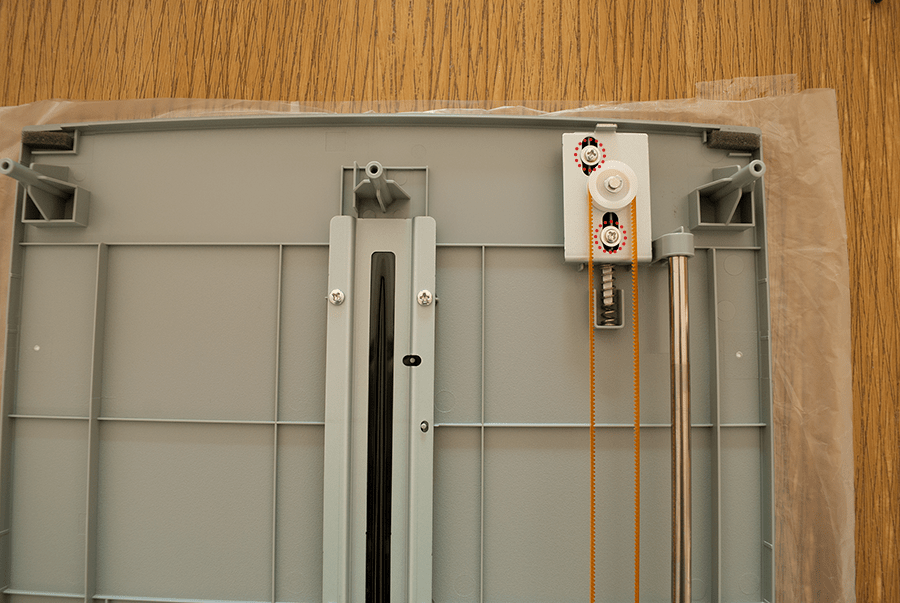

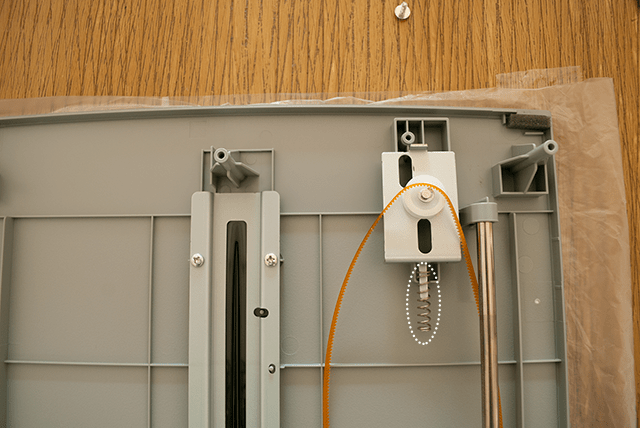

向かって右側上部の歯車部品ネジ二本外します。
スプリングが付いていますので長いゴムを傷つけないようにしましょう

gtx970partsexchange023

gtx970partsexchange024

スキャナ可動部分はステンレスの棒で固定してありますので取り外しは簡単です
向かって右側下部の金具をビス三本外します(四ヶ所あるのに何故か三本でした)

gtx970partsexchange025

歯車が下にある金具は四ヶ所の凸に黒ゴム状の部品で差し込み固定されています。
ゆっくりと持ち上げて取外します(黒ゴムが取れたら金具にセットしておきましょう)

gtx970partsexchange026

向かって左側の白いコードは本体に両面テープで付いてます。ゆっくりと剥がします。

gtx970partsexchange027

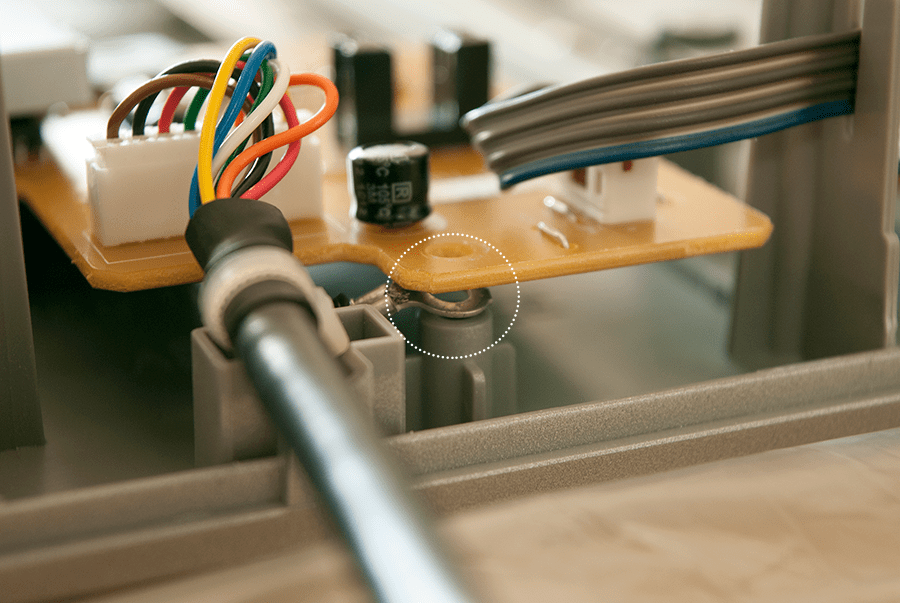

左側下部の基盤にあるビスを外します。
そのビスは基盤下にアース線がありますから取り付け時は気をつけてください

gtx970partsexchange028

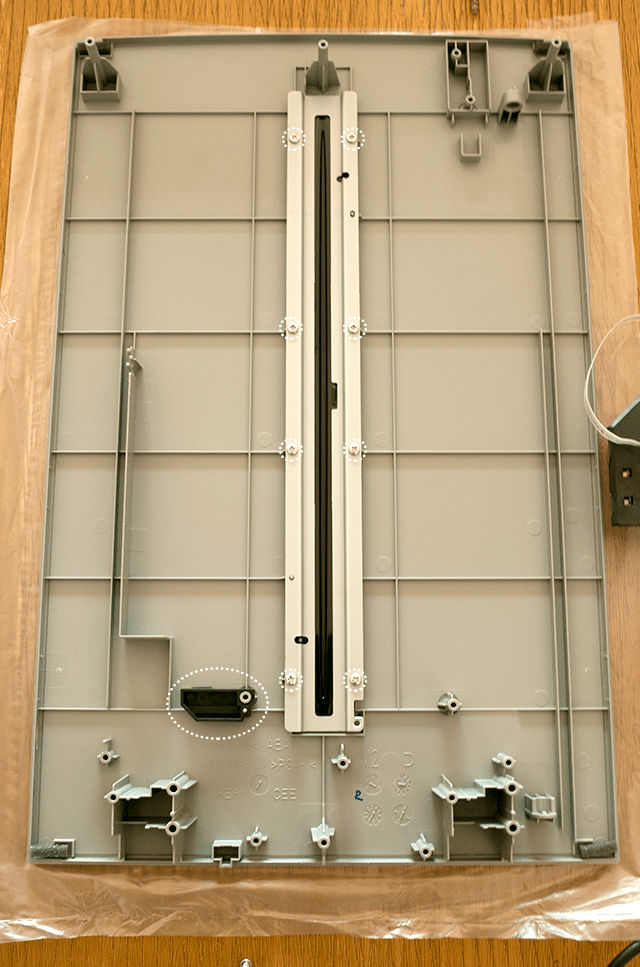

真ん中にある金具とプラスチック部品、左下の黒い部品を取り外します

gtx970partsexchange029

取り外し完了です

gtx970partsexchange030

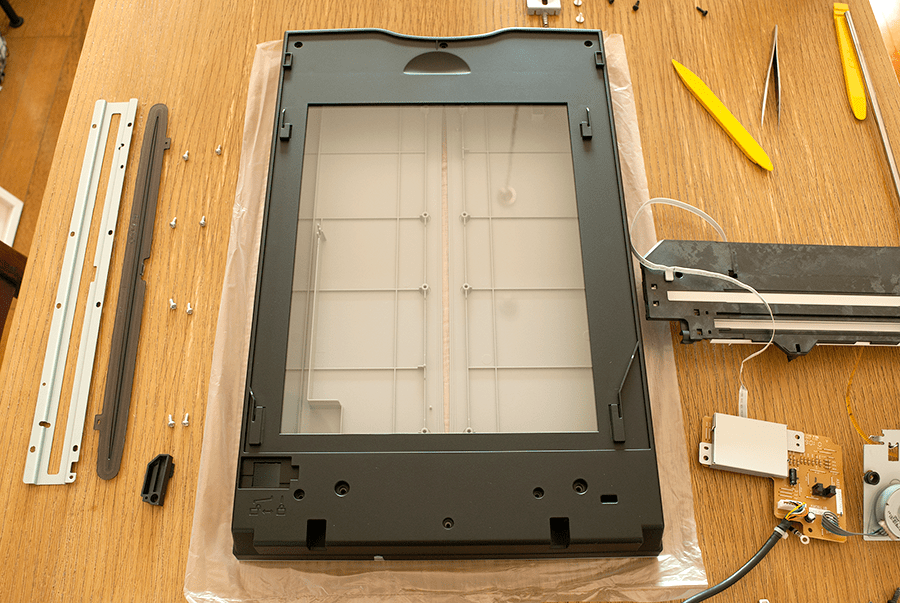

新品の上蓋をセットします(上蓋とガラス面のセットで2950円でした)

gtx970partsexchange031

取り外しと逆の手順で取り付けていきます。
センターにプラスチックと金具を取り付けます。

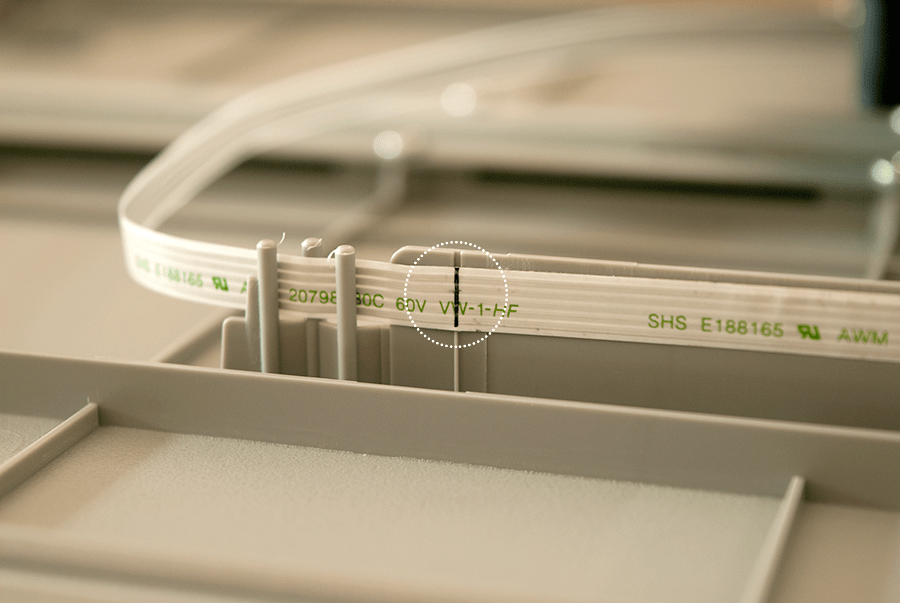

両面テープで取り付ける白いコードは貼る位置の目印がありますので確認しながら貼ってください

gtx970partsexchange032

次に左側下の黒いコードと繋がる基盤をビス留めします
基盤下にアース線を挟むのを忘れないように!

右側下の歯車金具を取り付けますが、黒いゴムを金具にセットした状態で真上から押入れます

gtx970partsexchange033

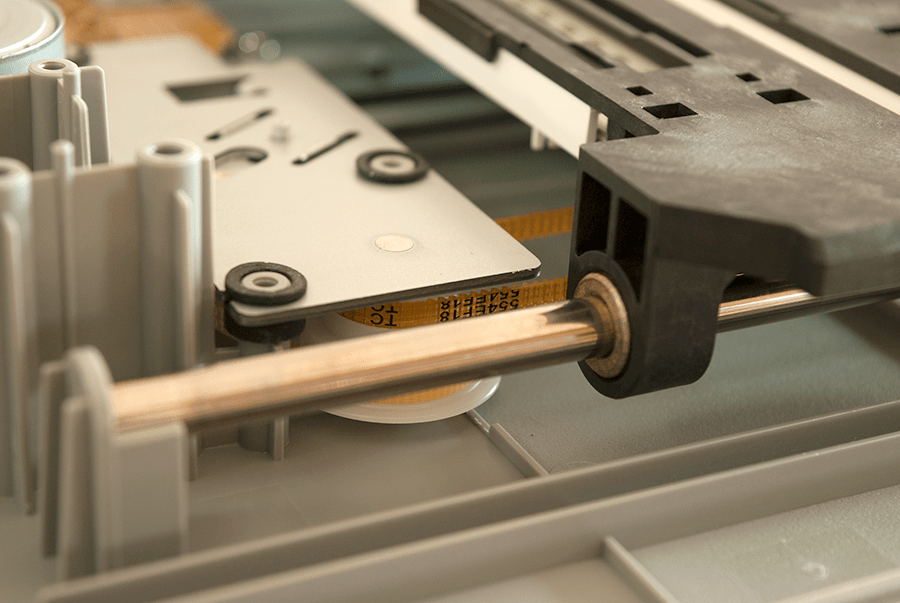

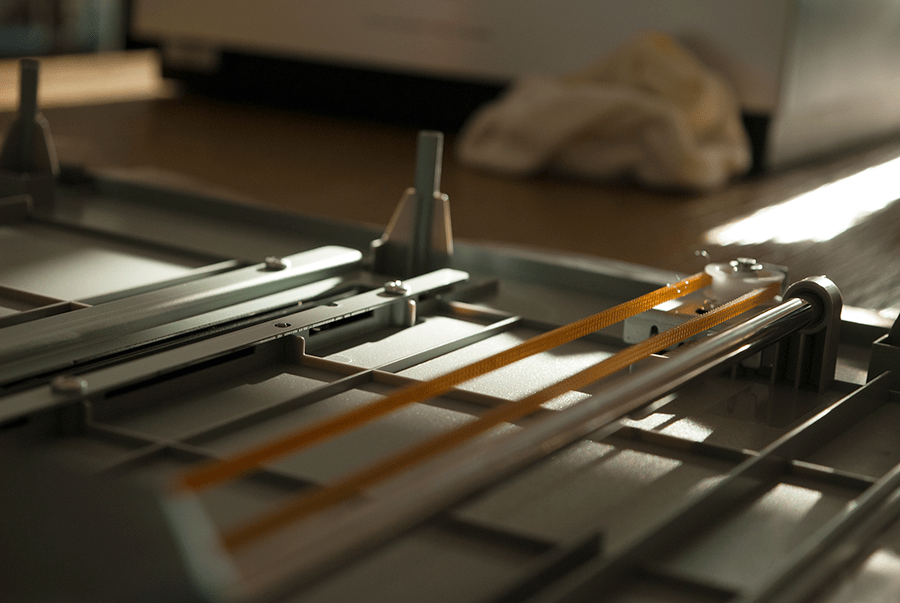

右側ステンレス棒を取り付けた後に上部歯車部品を取り付けます
長いゴムを歯車に確実に噛ませるようにします

gtx970partsexchange034

gtx970partsexchange035

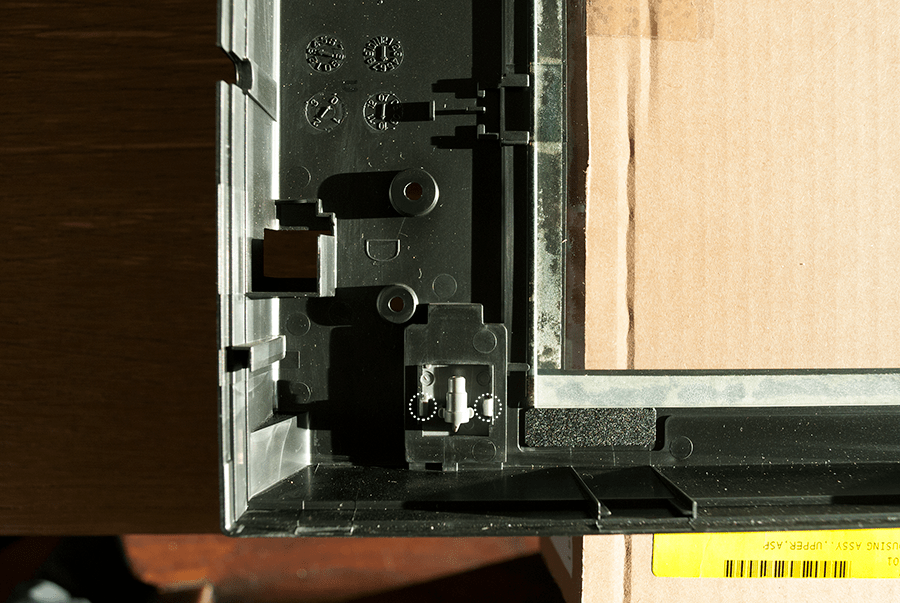

上蓋のロックボタンを確認します
新品部品の場合はロックボタンが付属しませんので取り付け忘れのないようにしましょう
裏側から爪でハマっているだけですので付け替えは簡単です

gtx970partsexchange036

gtx970partsexchange037

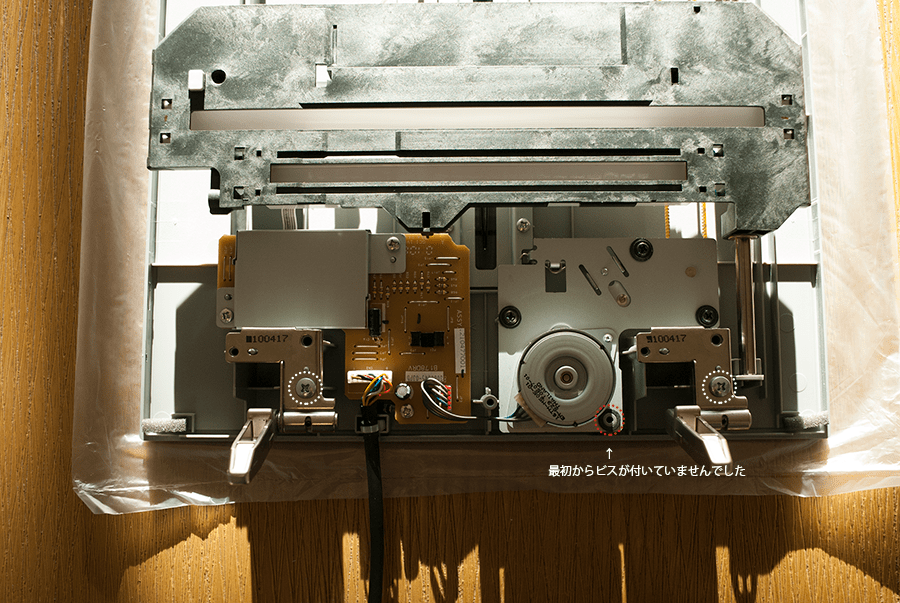

金属金具を取り付けます

gtx970partsexchange038

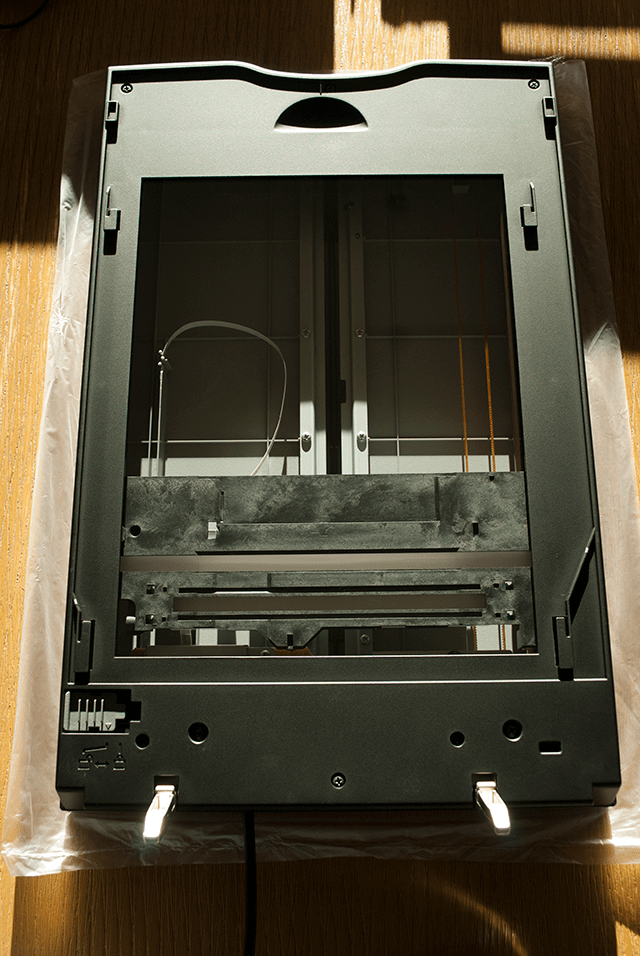

ガラス面を取り付けて完了です

gtx970partsexchange039

gtx970partsexchange040

gtx970partsexchange041

gtx970partsexchange042

参考資料
EPSON部品合計金額 5994円(税込)

関東カメラ販売
写真屋さんのレンズクリーナー30ml 972円(税込)
クリーニングペーパー 448円(税込)

gtx970partsexchange043

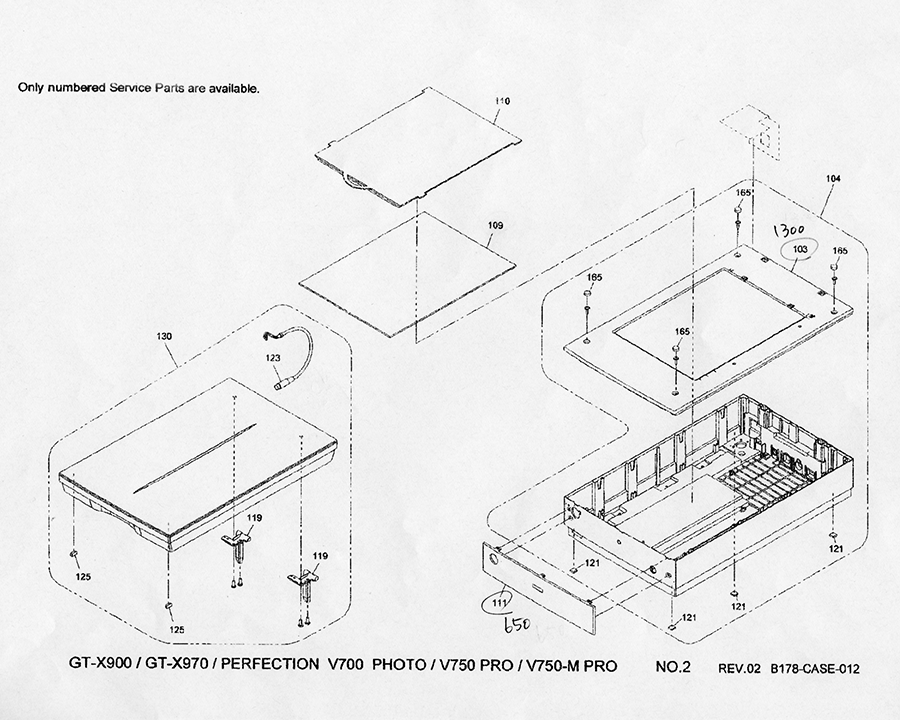

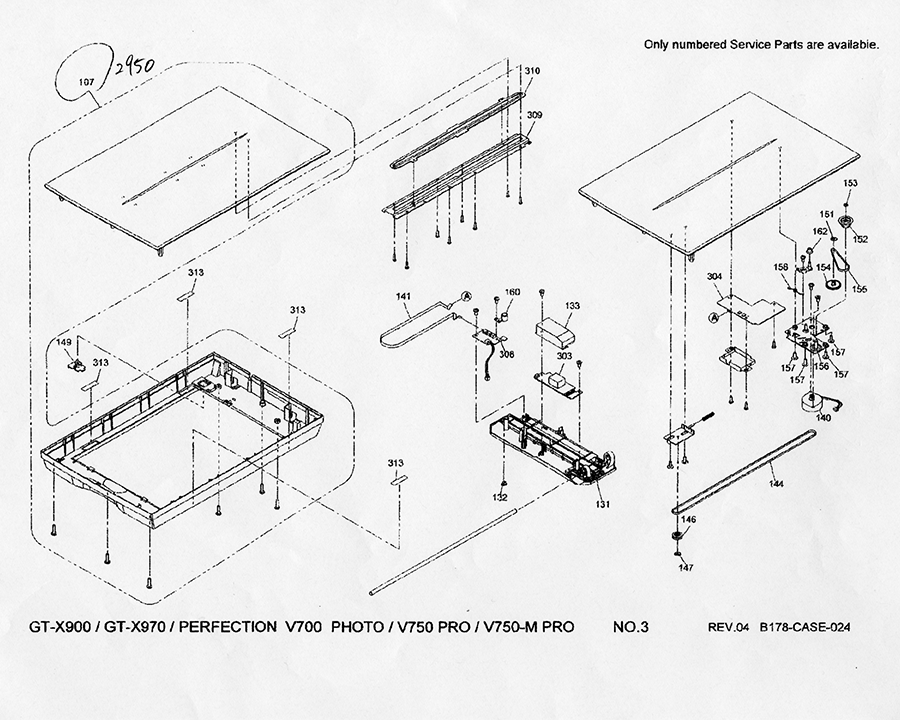

EPSON GT-X970 パーツ型番 / 分解図

gtx970partsexchange044

gtx970partsexchange045
