BOSE1701 / 1705 / 1705II 電源スイッチ交換

Leave a comment
BOSE

BOSEのパワーアンプ1701 / 1705 / 1705IIの電源スイッチ交換方法

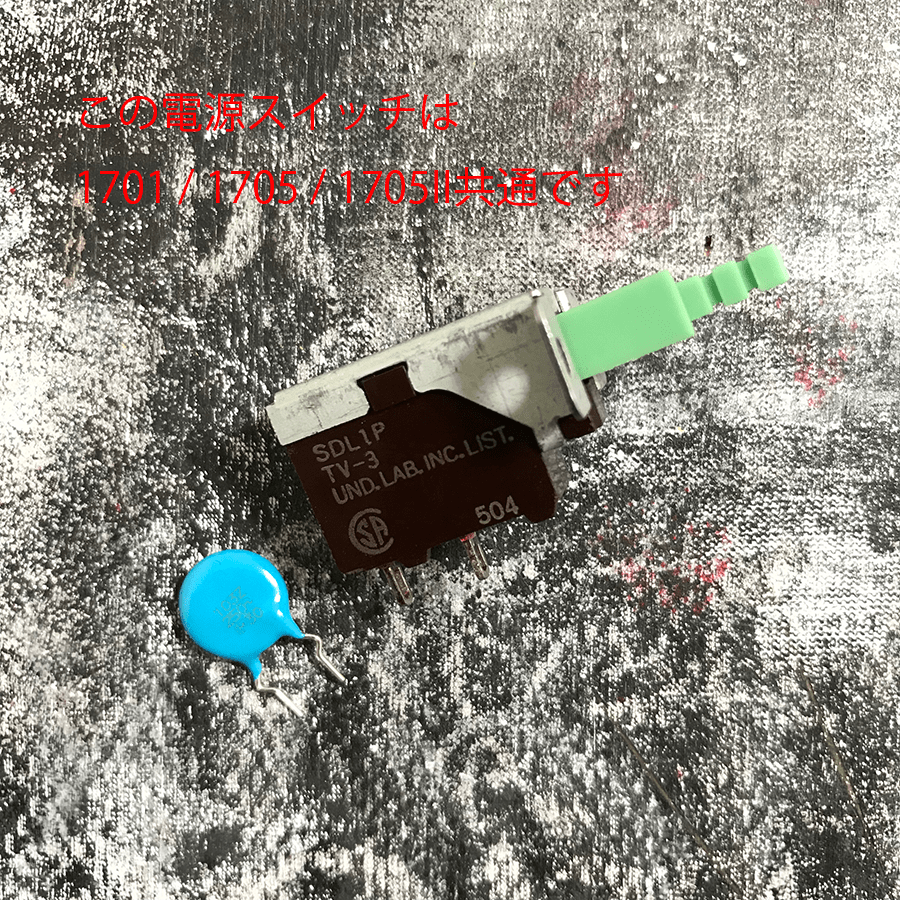

電源スイッチは共通部品ですので SDL1P TV-3の型番となります

日本ではなかなか見つかりませんが 海外のebayなどで購入可能です

BOSEパワーアンプ関連がよく見られているようですので参考資料を投稿しておきます

sdl1ptv301

sdl1ptv302

sdl1ptv303

sdl1ptv304

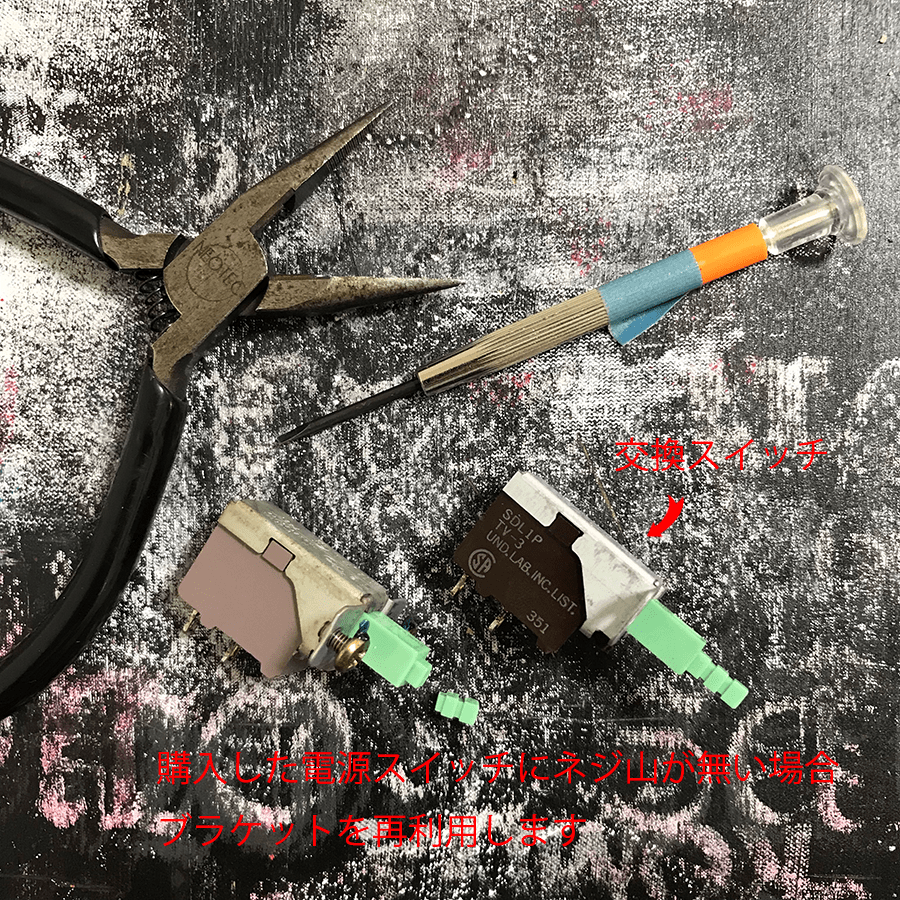

sdl1ptv305

sdl1ptv306

sdl1ptv307

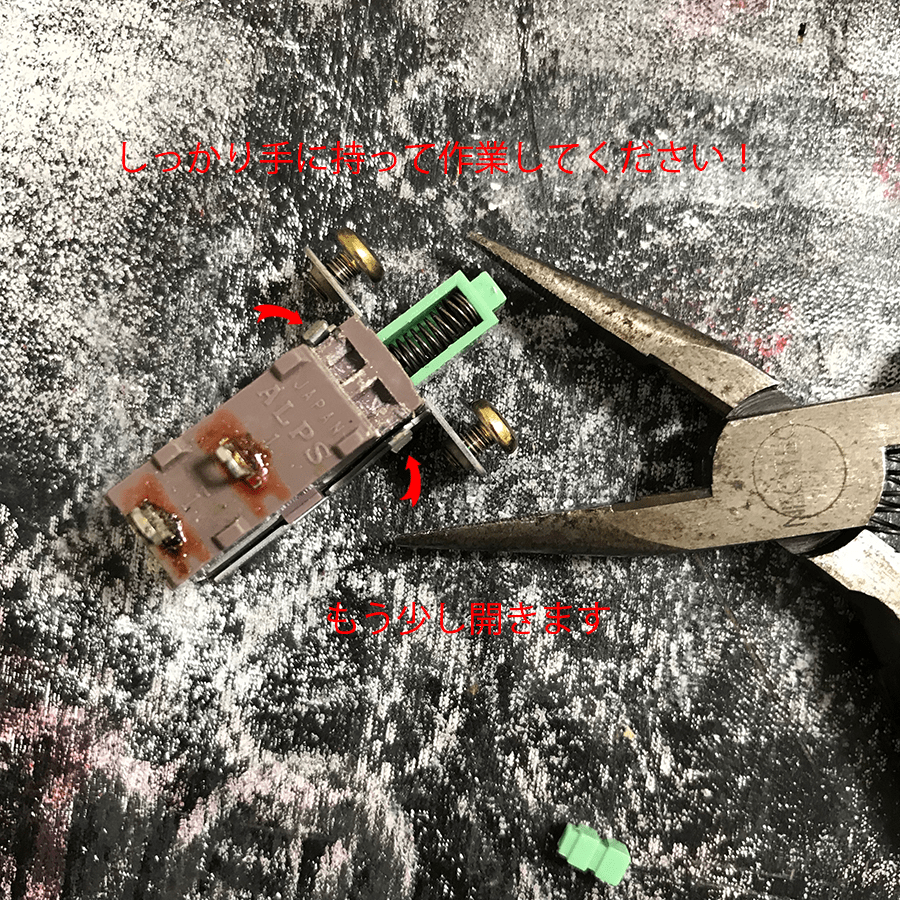

sdl1ptv308

sdl1ptv309

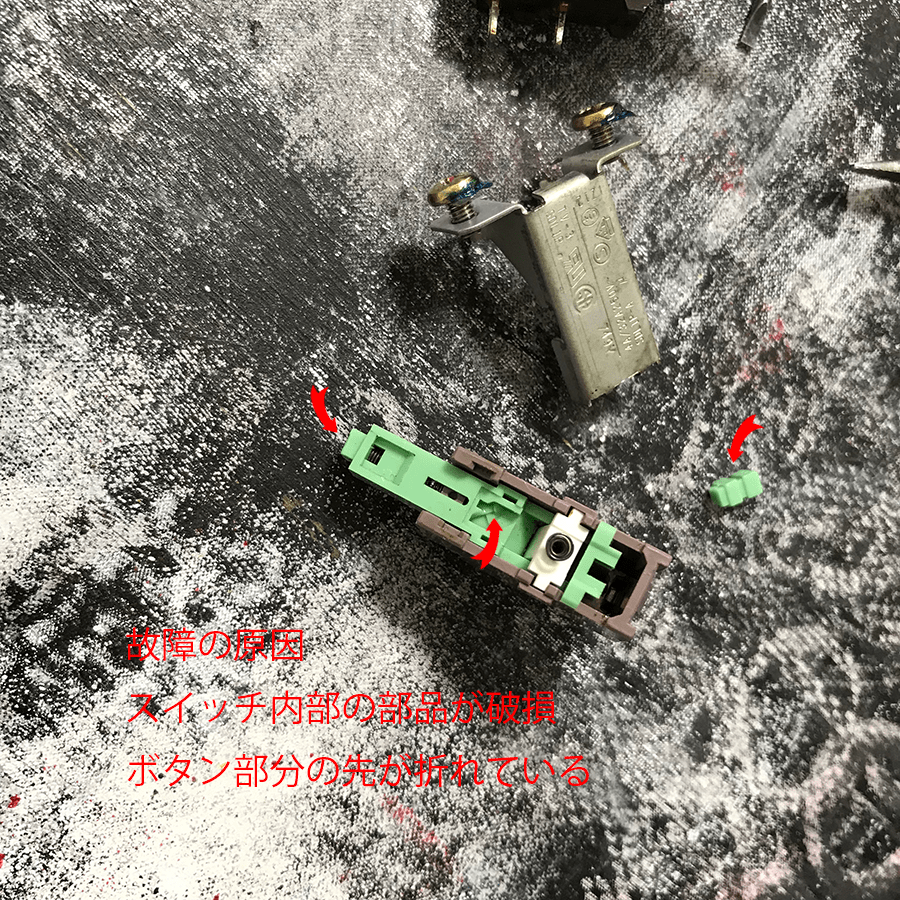

sdl1ptv310

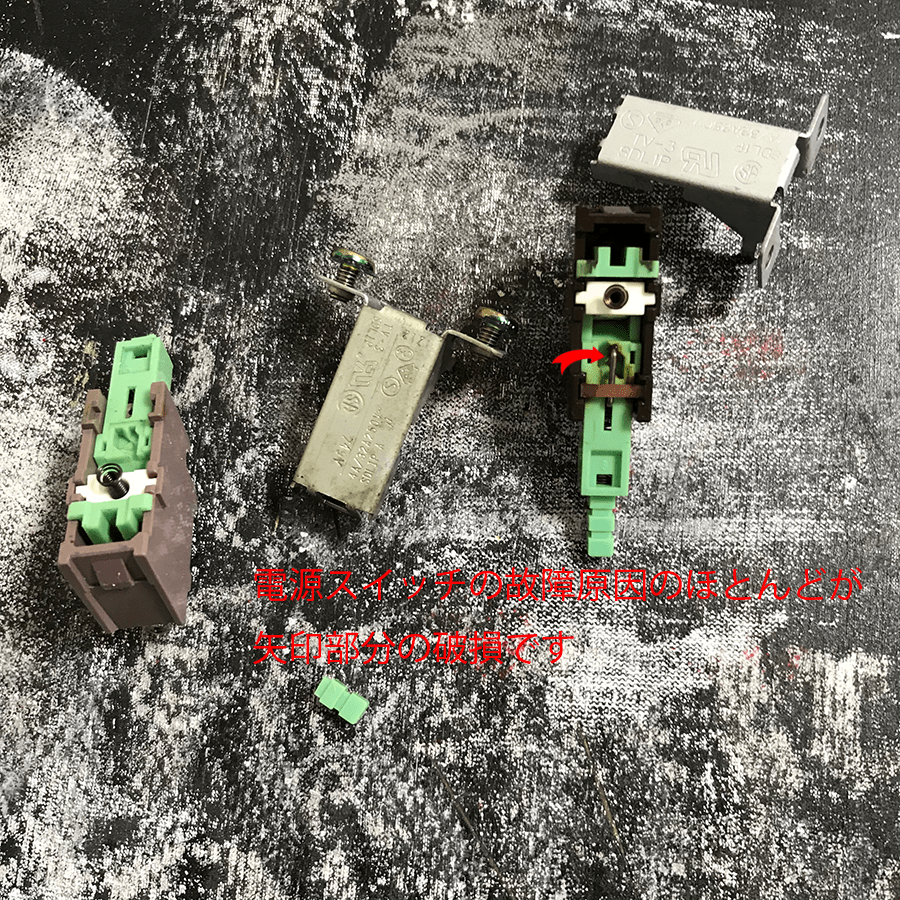

sdl1ptv311

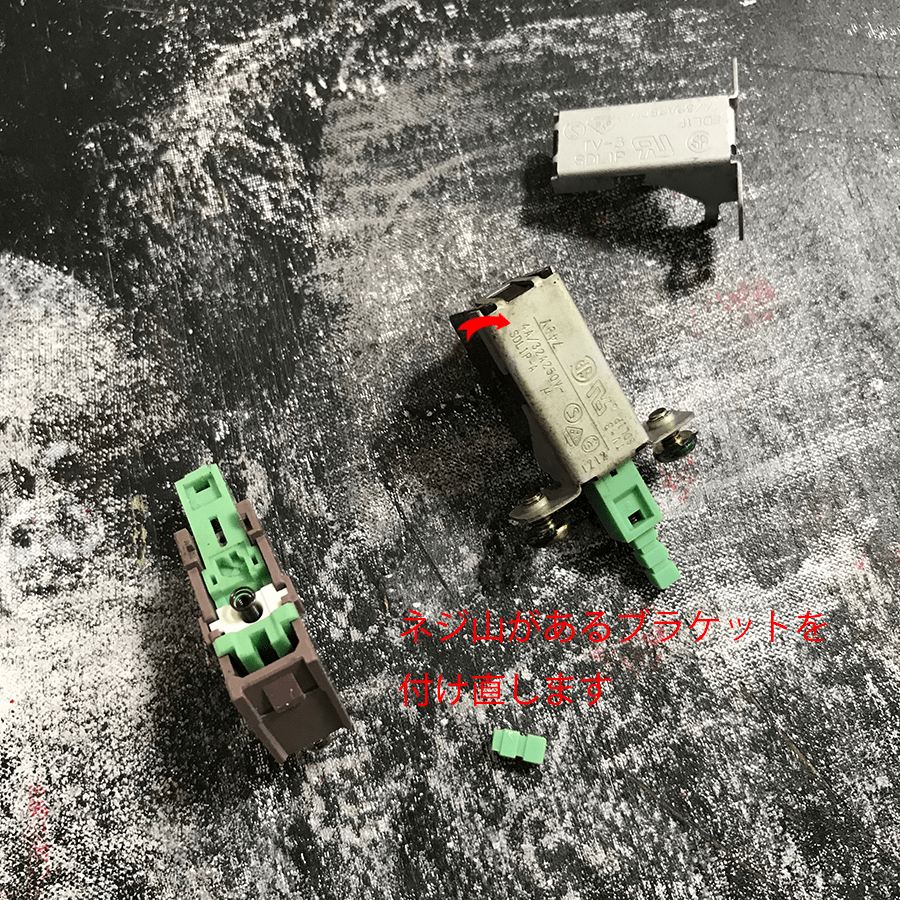

sdl1ptv312

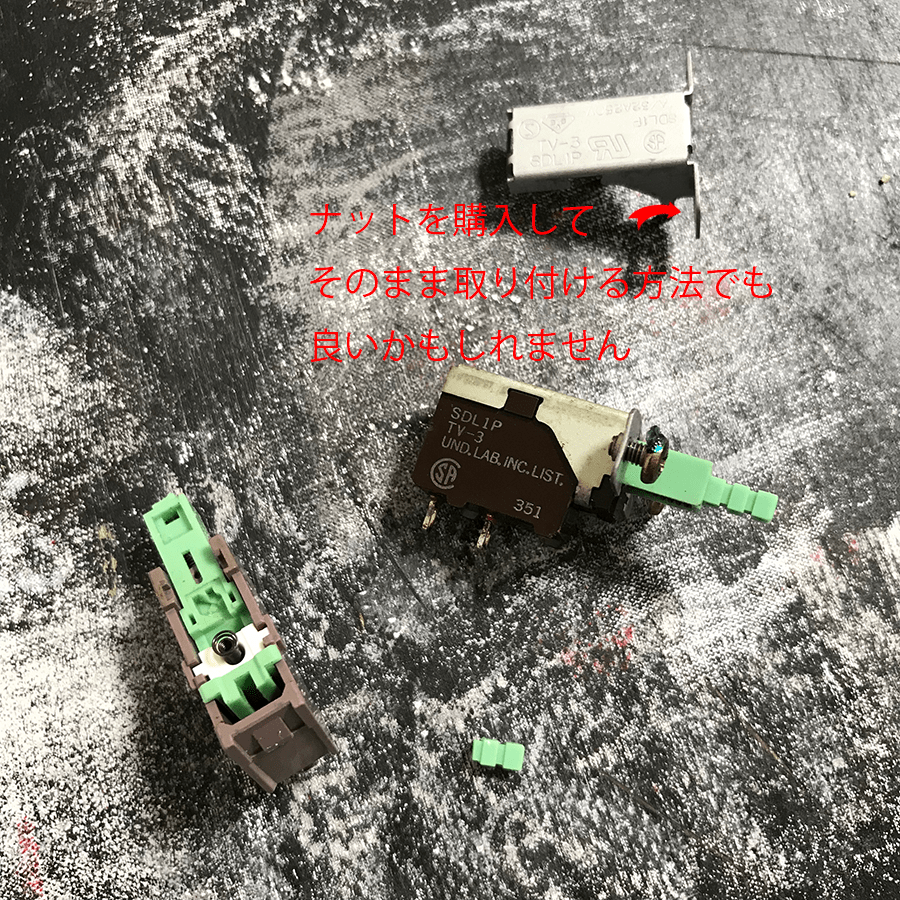

sdl1ptv313

下画像の補足
コンセントへつながる黒いコードの取り付けは背面パネルからよじれなく引き出します
「右側のコードが基盤側」「左側のコードがスイッチ側」にハンダです

sdl1ptv314

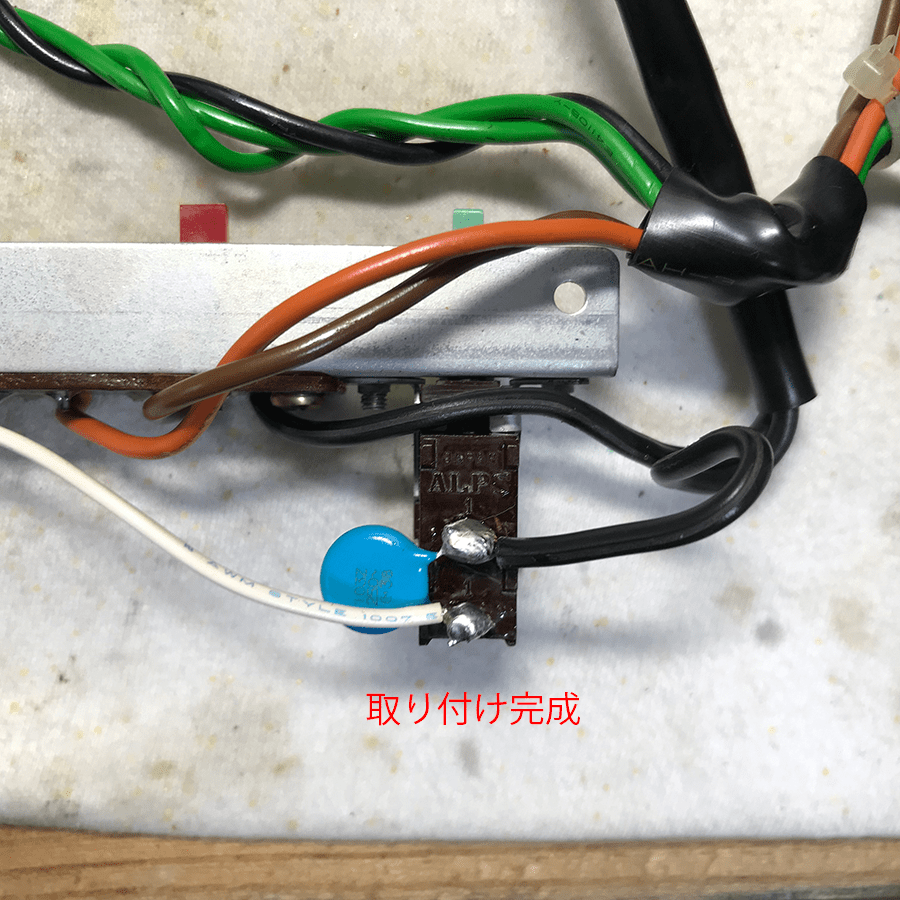

オレンジと茶色のコードが上になるように(ひっくり返すと下側)します

sdl1ptv315

1705IIはスイッチが押し込めない故障が多いようです
とても簡単な修理内容ですので電源スイッチを購入できれば直せます

メルカリで出品してますので中古品でよければ購入できます
(セラミックコンデンサ 103Z 250Vも1個付属してあります)

メルカリで SDL1P TV-3 と検索してみてください
(bose1701 電源スイッチでも検索できました)
